它是由具有一定電阻率的電阻絲、骨架和外殼三部分組成。其中,電阻絲是鋁殼電阻的主要部分,負責限制電流;骨架用于支撐電阻絲,使其與外殼保持一定的距離;外殼則起到保護內部電阻絲和骨架的作用。


產品咨詢熱線:18617185077
產品詳情

鋁殼電阻特點:

耐高溫:由于鋁殼電阻的外殼采用鋁合金材料,因此具有較高的熔點和良好的導熱性能,使得鋁殼電阻能夠在高溫環境下正常工作。

耐潮濕:鋁殼電阻的外殼具有良好的密封性能,可以有效防止水分和空氣中的雜質進入,從而保證其在潮濕環境下的穩定性能。

耐振動:鋁殼電阻的結構緊湊,外殼與骨架之間的連接牢固,能夠承受一定程度的振動和沖擊。

耐腐蝕:鋁殼電阻的外殼采用鋁合金材料,具有較強的抗腐蝕性能,可以在惡劣的化學環境中長期工作。

鋁殼電阻優勢:

高穩定性:鋁殼電阻具有較好的穩定性能,能夠在長時間內保持其阻值不變,滿足各種電子設備對電阻器穩定性的要求。

長壽命:由于鋁殼電阻具有良好的耐高溫、耐潮濕、耐振動和耐腐蝕性能,因此其使用壽命較長,降低了設備的維護成本。

高可靠性:鋁殼電阻的結構簡單,安裝方便,能夠在各種惡劣環境下穩定工作,提高了電子設備的可靠性。

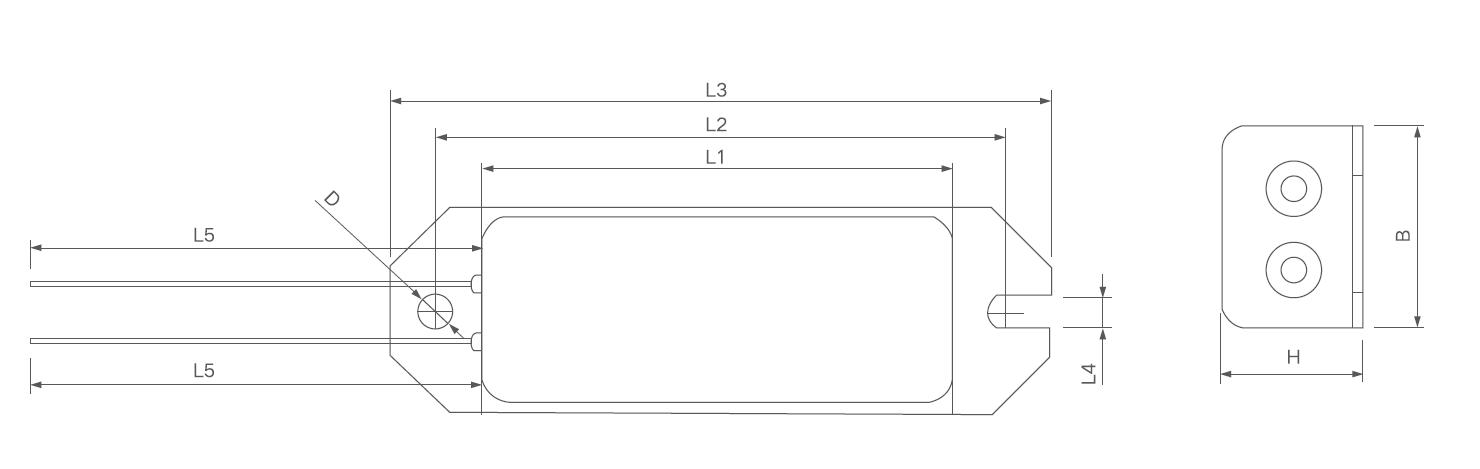

型號TYPE 外形尺寸DIMENSIONS(mm) Resistance range
阻值范圍
Max. insulation voltage
[敏感詞]絕緣電壓
L1±1.5 L2±1.5 L3±1.5 L4±0.5 B±1.0 H±1.0 D±0.5
RXC60W 75 90 100 5.5 30 13 5.5 0.1R-2.7K 600V
RXC80W 100 115 130 5.5 42 19 5.5 750V
RXC100W 100 115 130 5.5 42 19 5.5 900V
RXC120W 122 140 130 5.5 42 19 5.5 1000V

檢驗項目 試驗方法 性能要求
溫度系數 在常溫及常溫+100℃時分別測量電阻值并計算 每度的阻值變化. ±250ppm/℃
短期過載 5倍額定功率5秒鐘 △R≤±(2.0%R+0.05Ω)
絕緣電壓 按表列所規定電壓 △R≤±(0.5%R+0.05Ω)
溫度 250℃,2小時 △R≤±(3%R+0.05Ω)
高頻率振動 頻率10~200HZ,峰值20g,2個方向,時間為6個小時 △R≤±(3%R+0.05Ω)
